Rahmenelemente
für Durchgang
vom Fahrerhaus zur Kabine
Beschreibung Artikel 8013 und 8013-1 + 8013-2

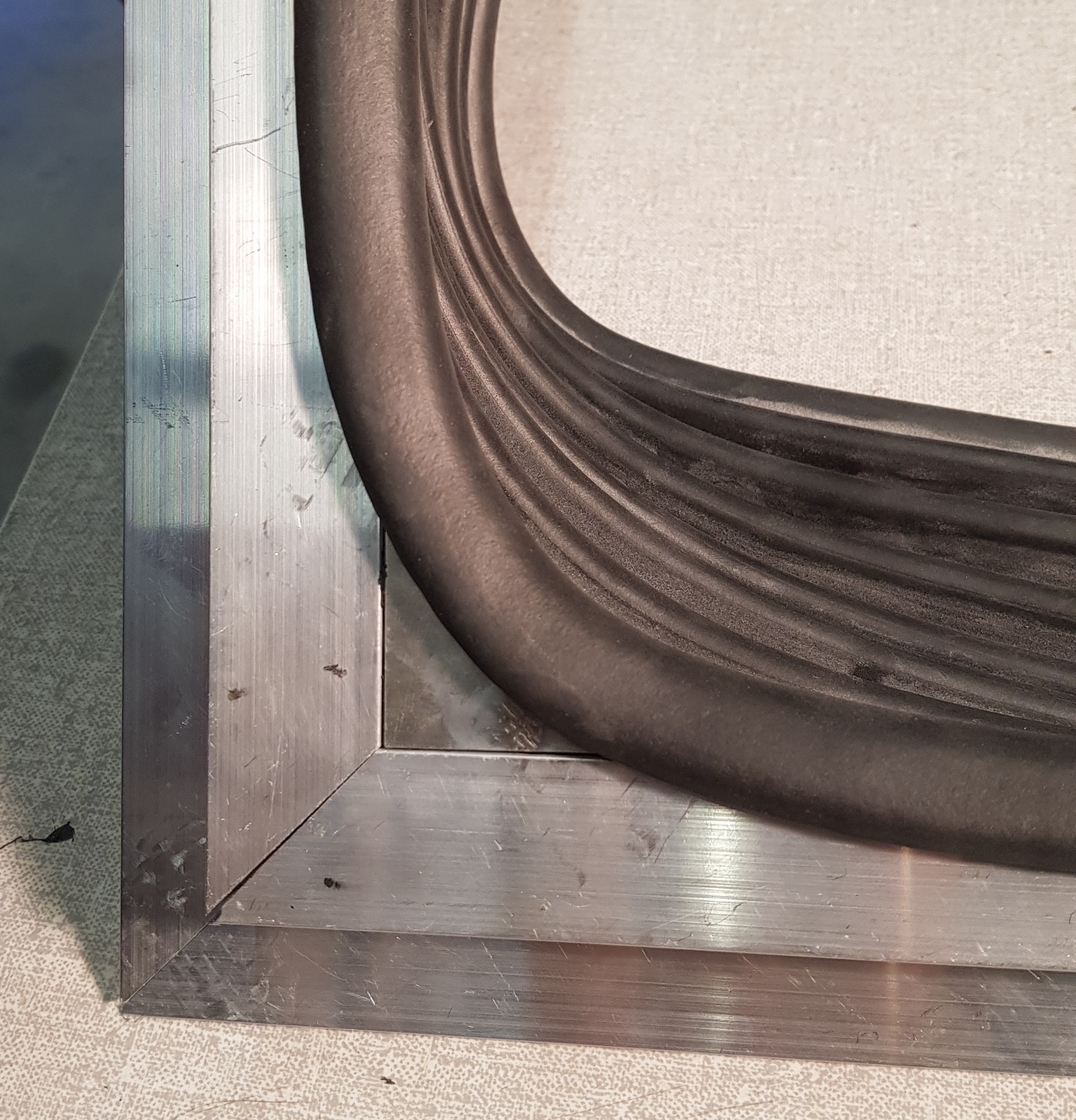

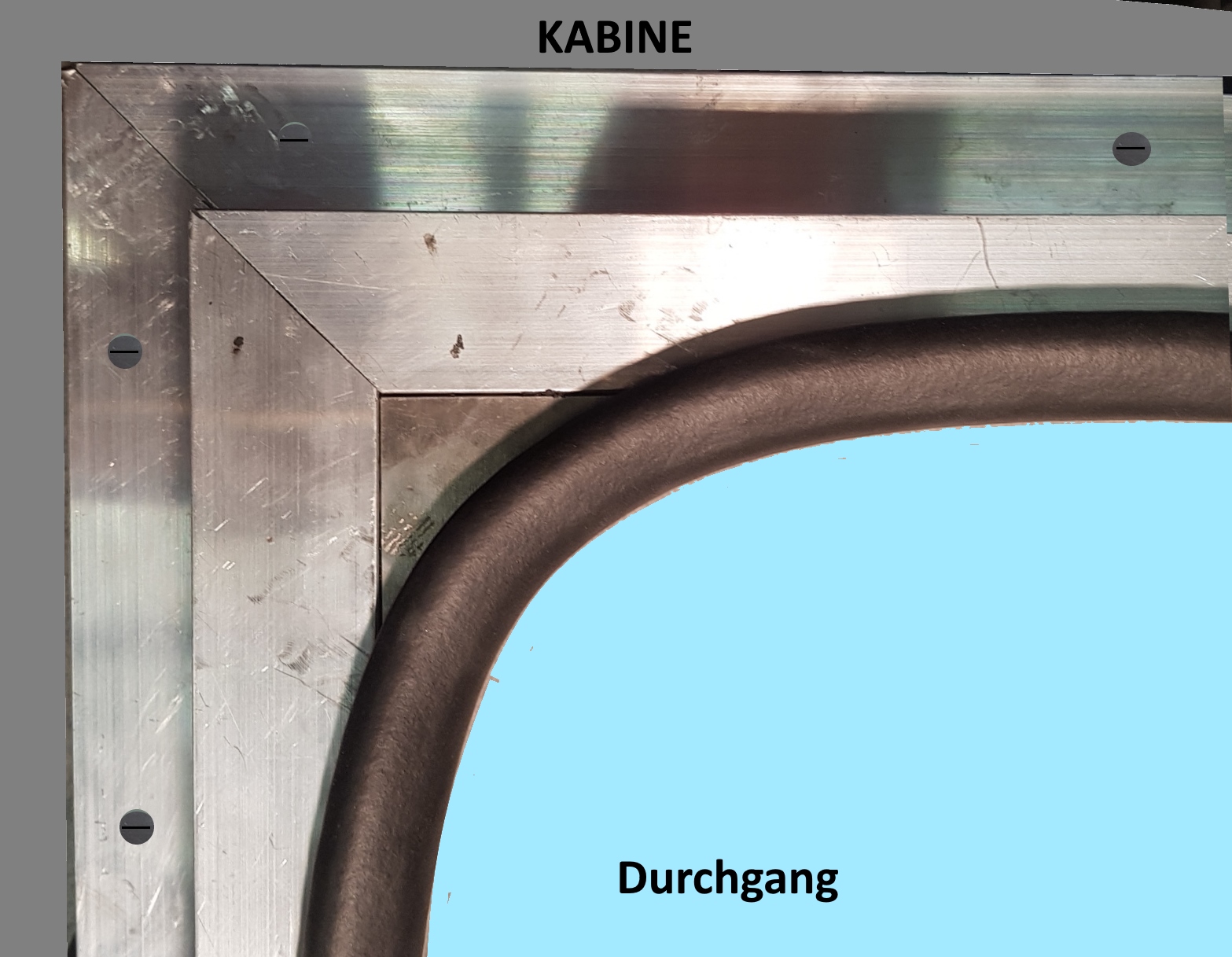

 Für den Durchgangsrahmen Fahrerhaus zur Kabine verwenden wir die Z-Profile mit den Ecken. Siehe Webshop. Möglichkeiten des Aufbaus siehe in der dortigen Artikelbeschreibung. |

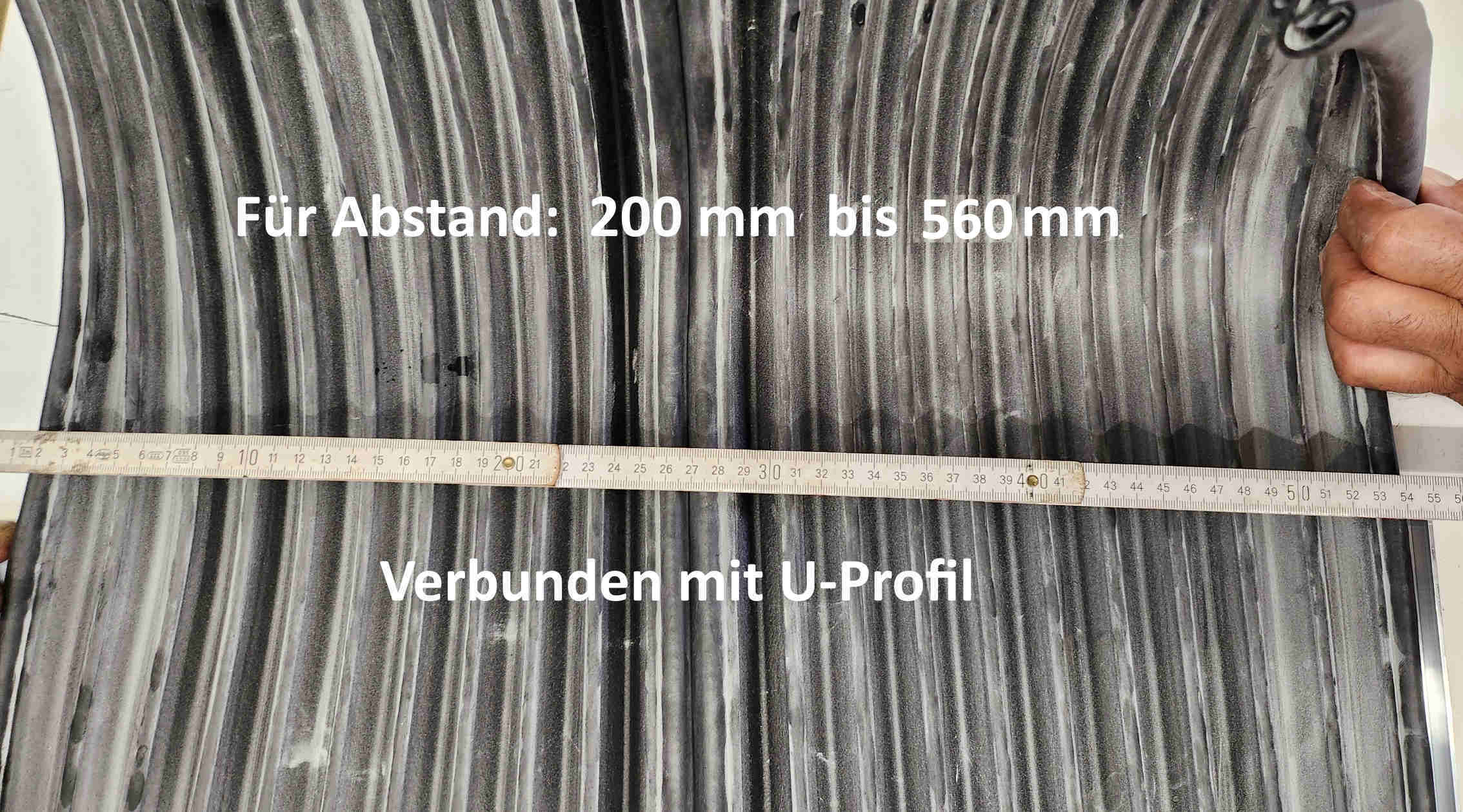

 Faltenbalg Führung im Durchgangsrahmen. Sollten zwei Faltenbalge für eine verbreiterten Durchgang benötigt werden, dann wird mit einem mittleren U-Verbindungsrahmen diese Verbindung hergestellt. Wichtig ist auch hier:
|

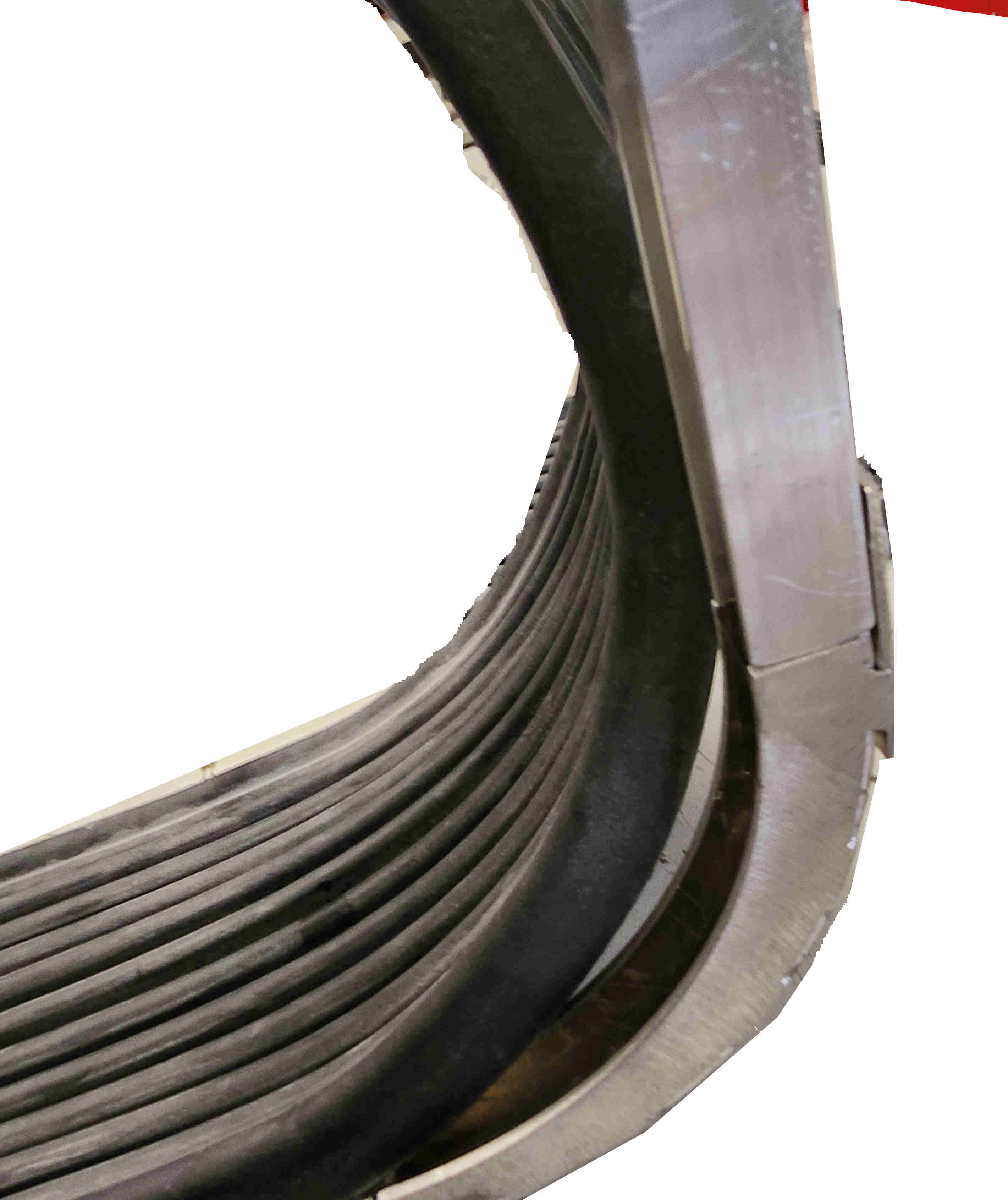

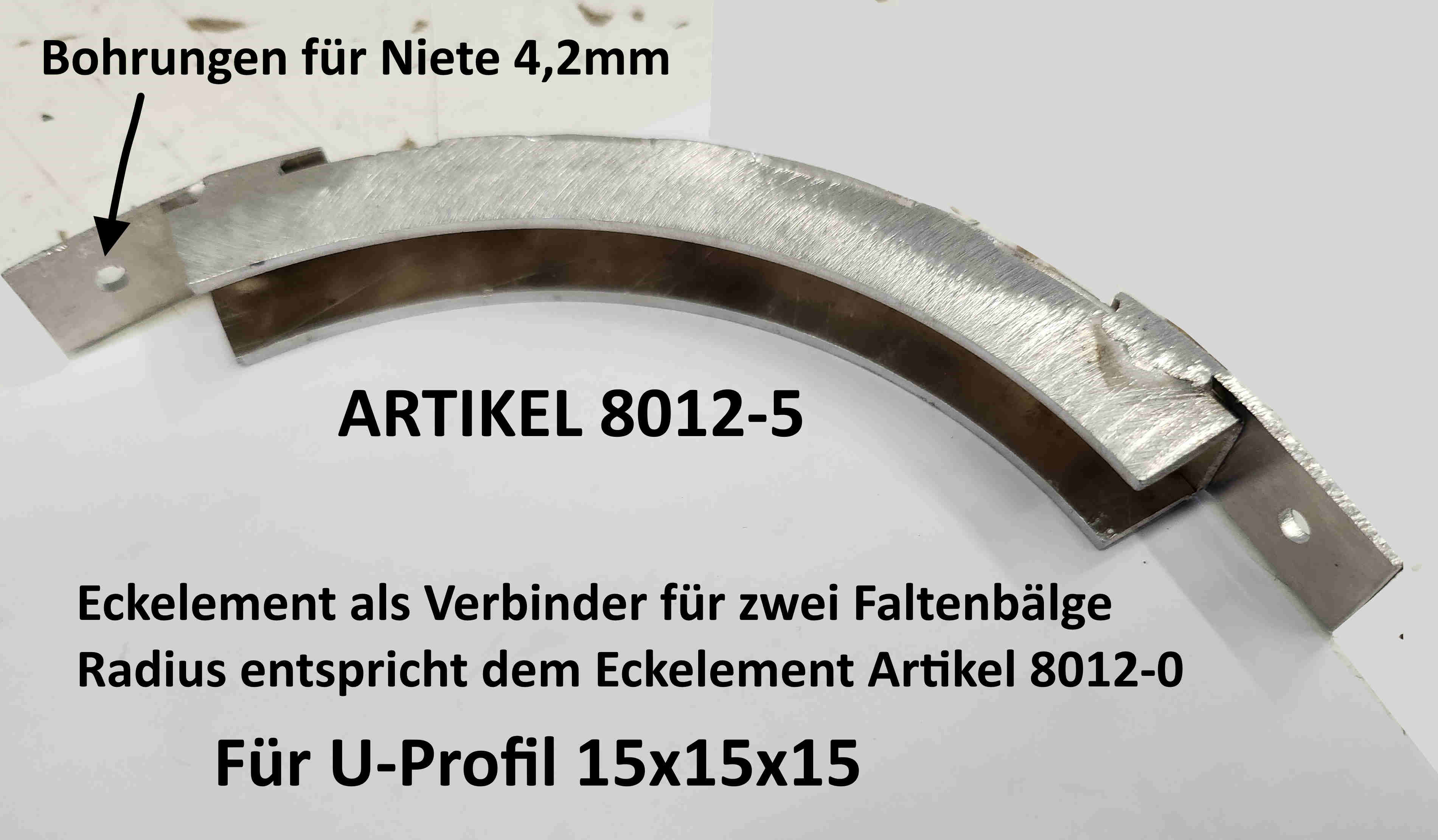

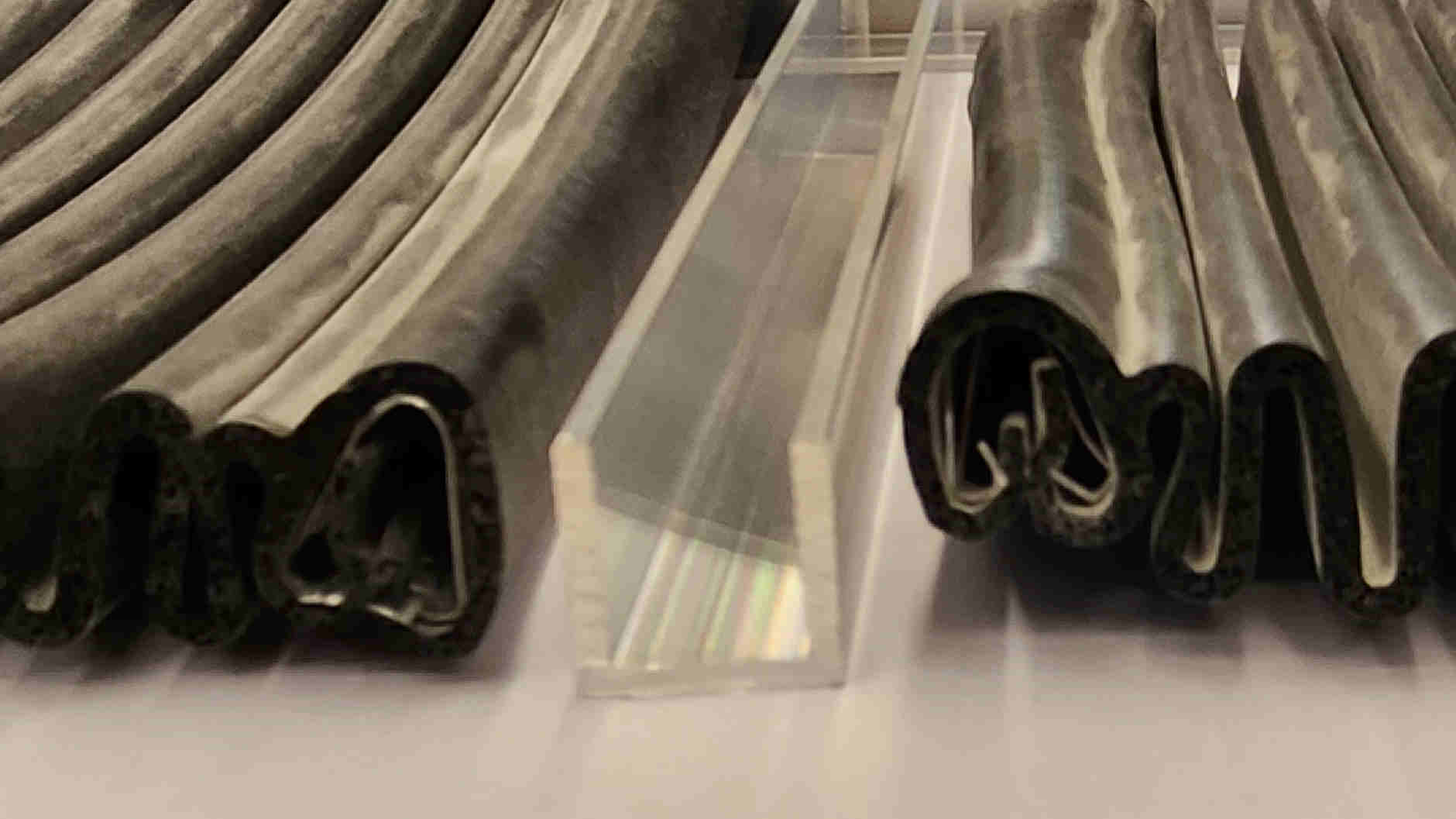

Mit diesem Eckelement und den U-Profilen lassen sich zwei der Faltenbalge in der Breite verbinden. Hierbei ist dieses U-Eckprofil das wichtigste Element. Da sich ein Alu. U-Profil nicht entsprechend auf diesen kleinen Radius verformen lässt, musste es aufwendig durch Lasern und Schweißarbeit hergestellt werden.
Zuerst alle Rahmen erstellen und den, oder
die Faltenbalge auf Länge verkleben. |
 |

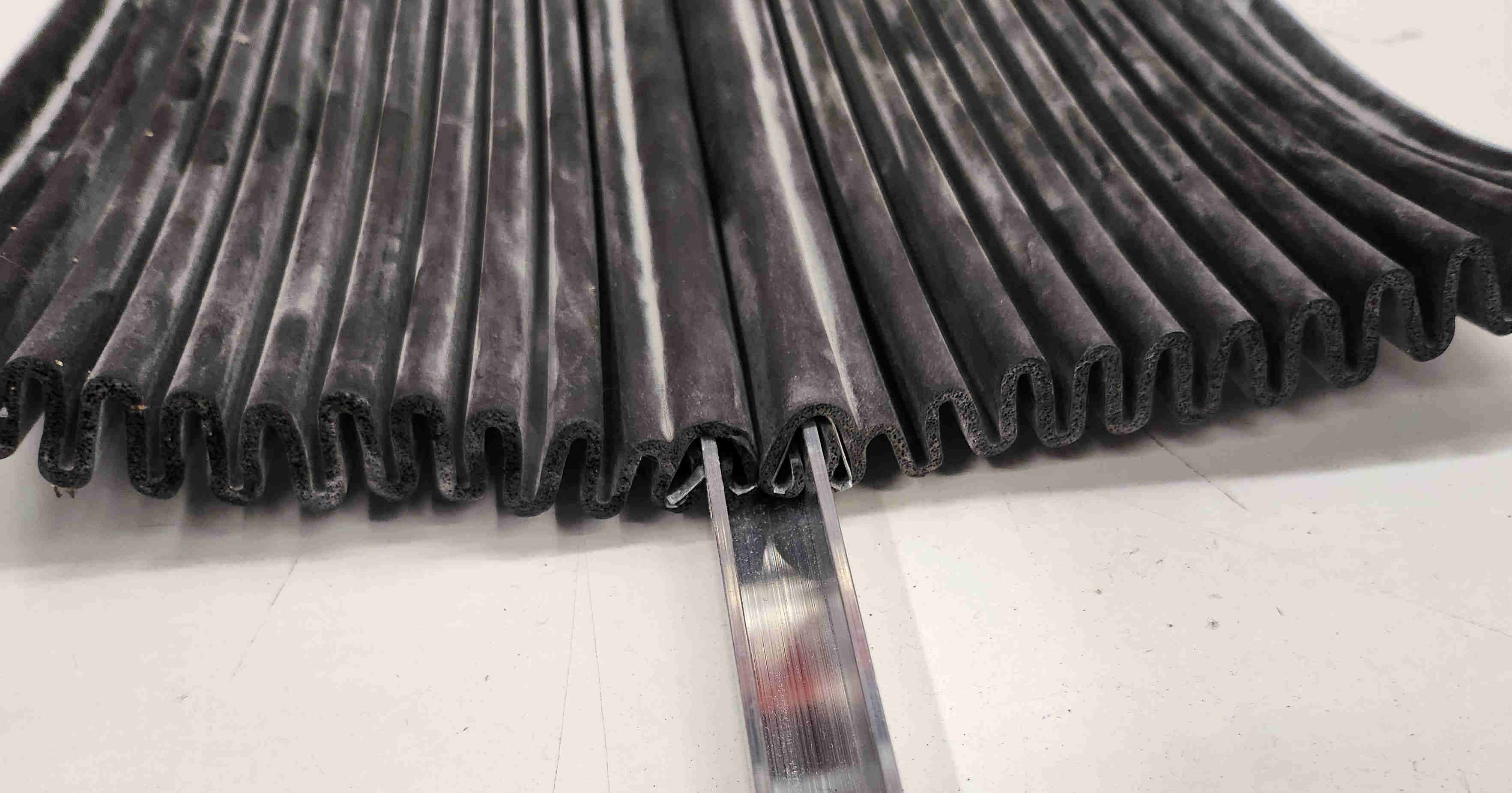

 Das U-Profil wird in der Mitte eingesetzt. Jeweils eine Seite der Faltenbalge werden aufgedrückt |
|
 |
 |
 |
|

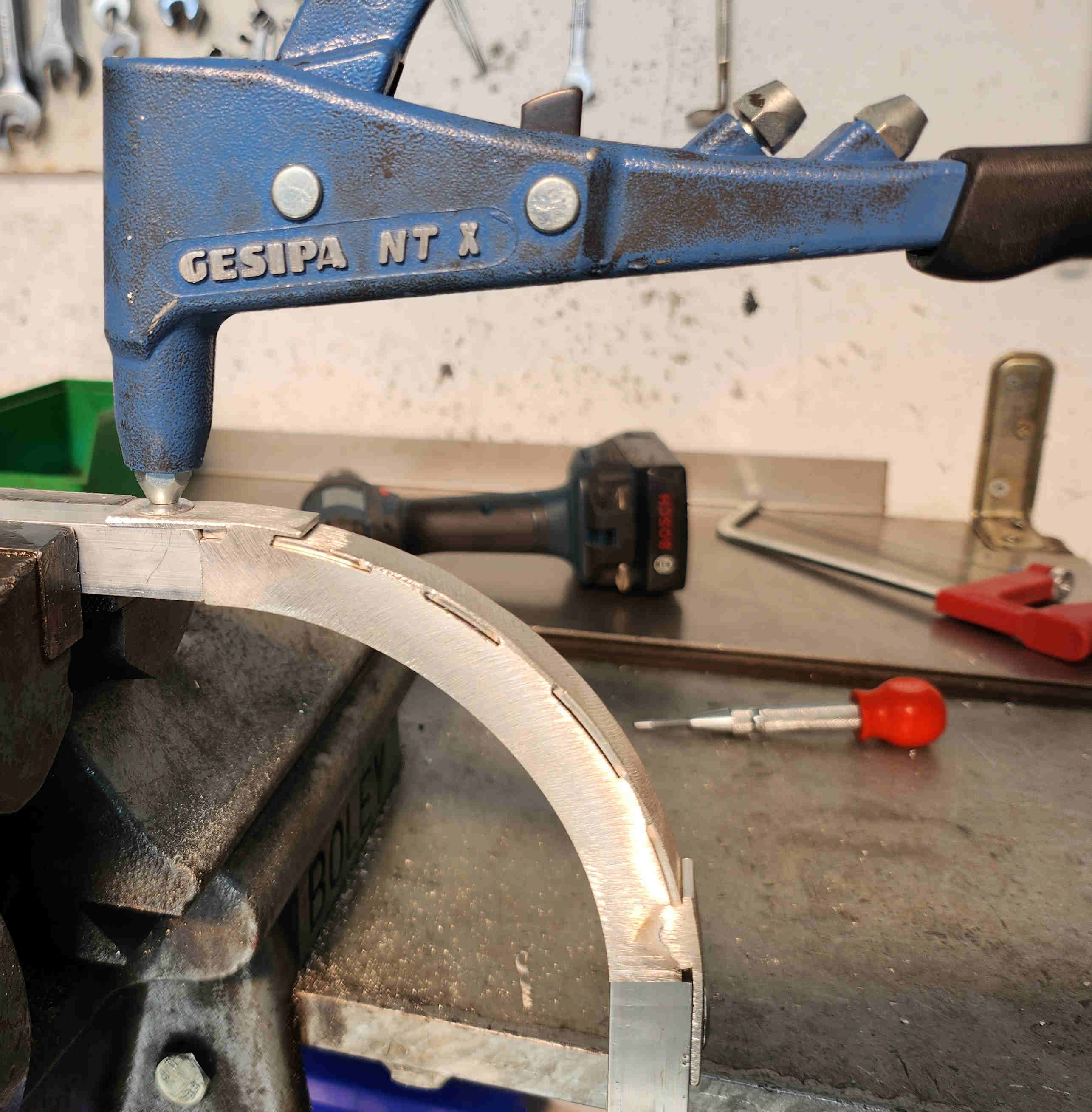

Die Verbindungslasche wird auf das U-Profil aufgesetzt und verbohrt. Dann vernietet. |

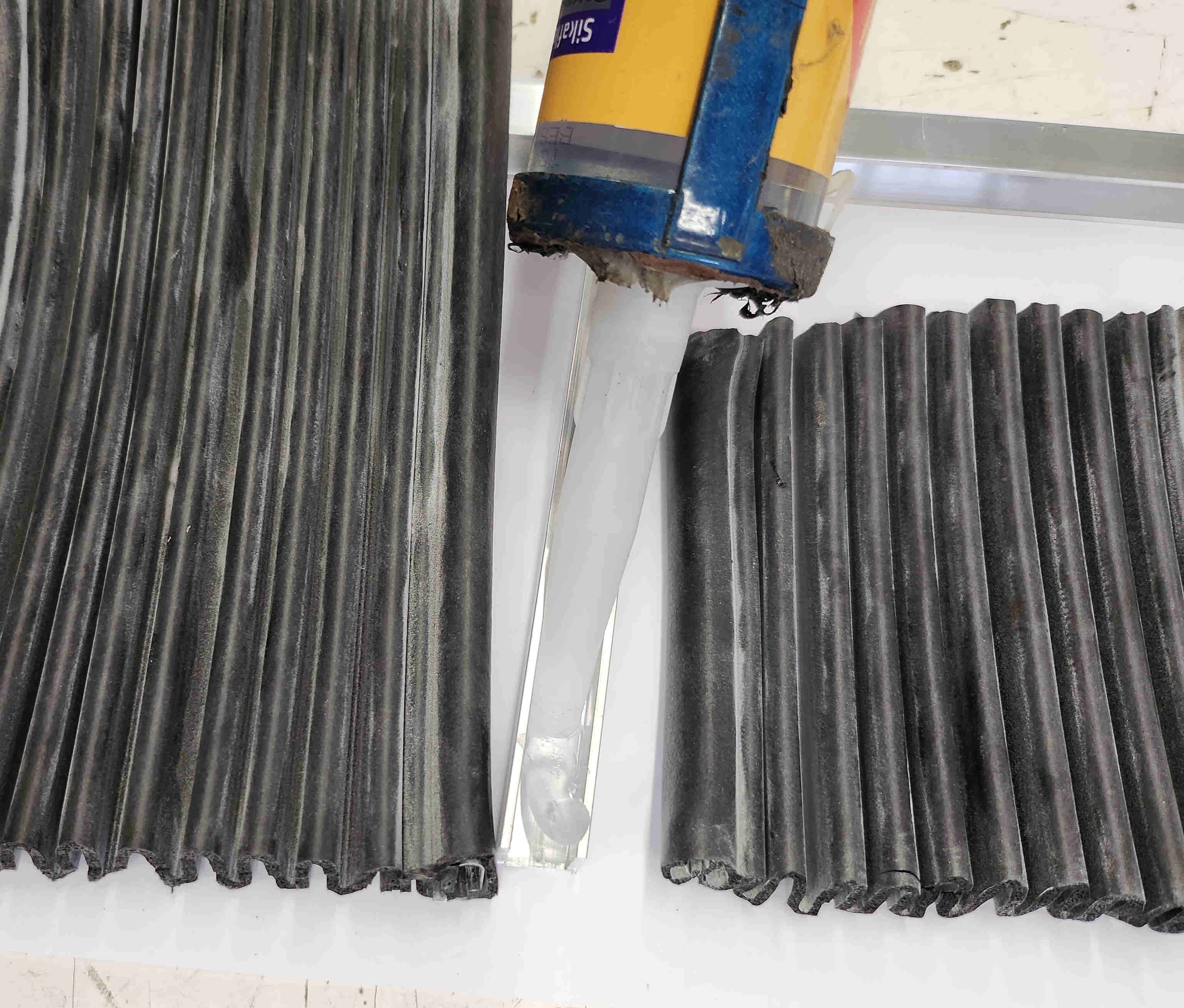

Kleber der für Alu- und Gummiverklebung geeignet ist, in das U-Profil auftragen. |
Nun erst den einen und dann den zweiten Faltenbalg aufdrücken. Die Verklebung gut austrocknen lassen und erst dann die Endmontage am Fahrzeug vornehmen. |
VIDEO: zum Bau und verkleben des Durchgangs
Video: zum verdoppeln der Breite des Faltenbalges
|
